Eau chaude sanitaire

Comment bien penser une architecture et un calorifugeage des réseaux de canalisations ECS ? Comment bien utiliser les énergies renouvelables ? Bonnes pratiques et points de vigilance.

Voir toutes les ressources dédiées
Conduit obstrué
ICONS/pilotage
Eau chaude sanitaire
ICONS/image
Photos commentées
Métropole

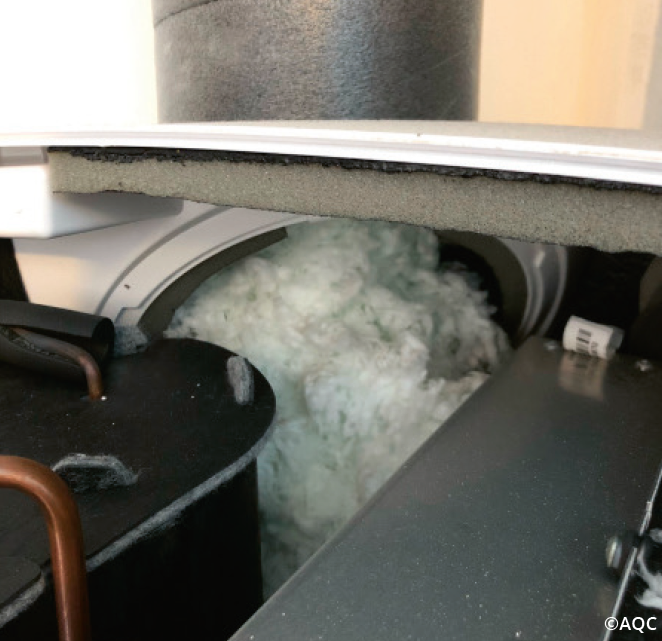

Conduit d'arrivée d'air obstrué

Le conduit aéraulique est obstrué par de l’isolation en vrac au niveau de l’évaporateur du CET. Source : AQC, Profeel, 2022.
longueur et coude CET
ICONS/pilotage
Eau chaude sanitaire
ICONS/image
Photos commentées
Métropole

Longueurs de conduits du CET hétérogènes

Des longueurs de conduits hétérogènes sont mises en oeuvre entre le CET et le réseau principal. Source : AQC, Profeel, 2022.
Fixation de la cuve du CET
ICONS/pilotage
Eau chaude sanitaire
ICONS/image
Photos commentées
Métropole

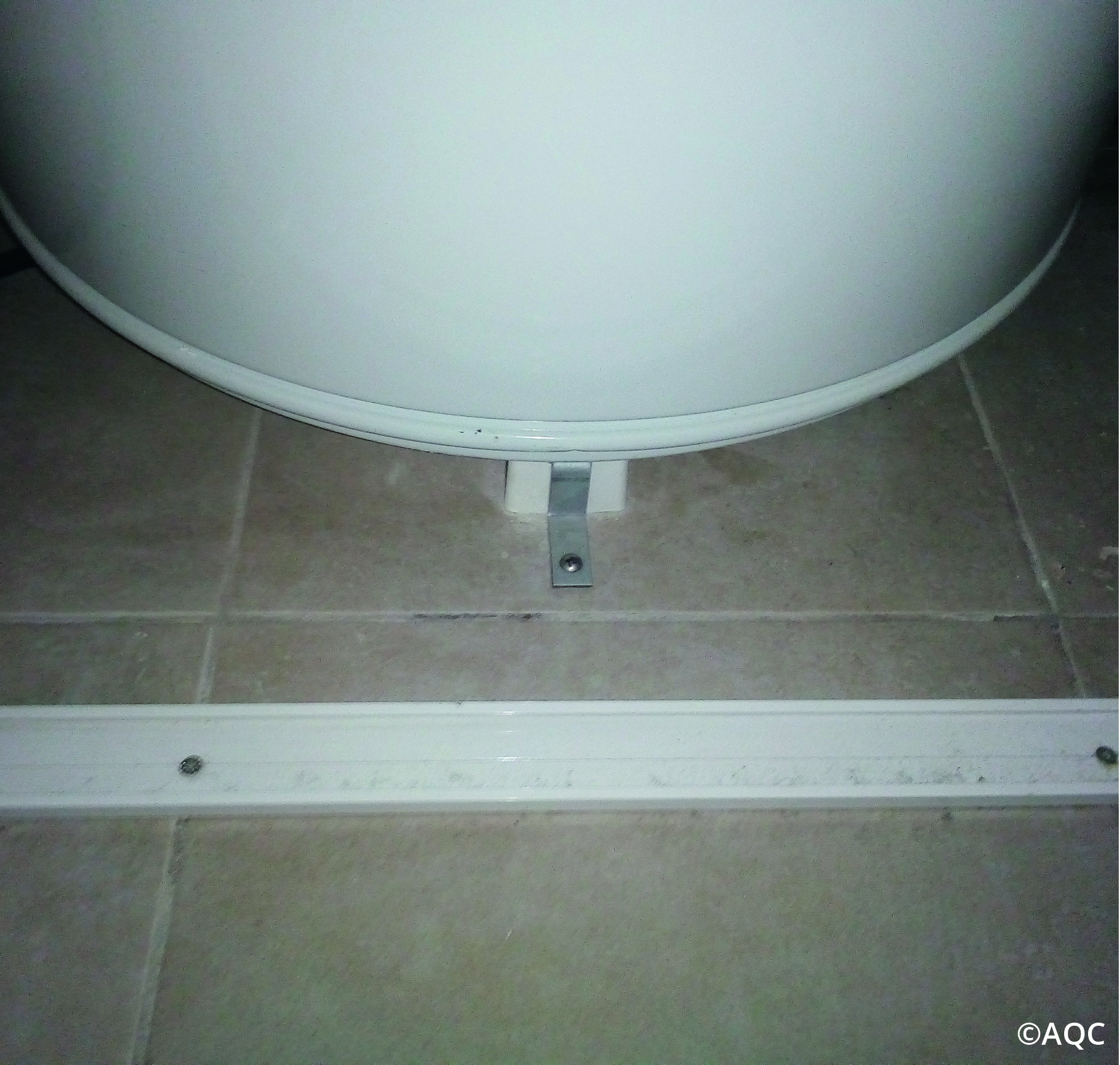

CET fixé au sol

Une patte de fixation est mise en oeuvre au niveau du sol. Source : AQC, Profeel, 2022
Absence fixation CET
ICONS/pilotage
Eau chaude sanitaire
ICONS/image
Photos commentées
Métropole

Absence de fixation du CET monobloc

La cuve de stockage du CET, d’une capacité supérieur à 200L n’est pas fixée au sol. Source : AQC, Profeel, 2022
CET support instable
ICONS/pilotage
Eau chaude sanitaire
ICONS/image
Photos commentées
Métropole

CET sur support instable

Le chauffe-eau thermodynamique est posé sur un support en bois instable. Source : AQC, Profeel, 2022.
CET support stable
ICONS/pilotage
Eau chaude sanitaire
ICONS/image
Photos commentées
Métropole

CET sur support stable

Un socle en béton a été réalisé spécifiquement suite au remplacement du chauffe-eau électrique par un thermodynamique. Source : AQC, Profeel, 2022.
Prise et rejet d'air proches
ICONS/pilotage
Eau chaude sanitaire
ICONS/image
Photos commentées
Métropole

Prise et rejet d'air CET trop proches

La prise d’air neuf du CET sur air extérieur est située en dessous du rejet. La distance entre la prise d’air et le rejet est inférieur à 50 cm. La bo...
prise et rejet d'air proches
ICONS/pilotage
Eau chaude sanitaire
ICONS/image
Photos commentées
Métropole

Prise et rejet d'air CET trop proche

La prise d’air neuf du CET sur air extérieur est située en dessous du rejet. La distance entre la prise d’air et le rejet est inférieur à 50 cm. La bo...
CET
ICONS/pilotage
Eau chaude sanitaire
ICONS/rapport_guide
Rapport
Métropole

Chauffe-eau thermodynamique en rénovation - 12 enseignements à connaître

Ce rapport est le fruit d’une collaboration entre l'AQC et EnvirobatBDM. Il a été réalisé grâce au soutien financier du programme PROFEEL. Les informa...
ICONS/pilotage
Eau chaude sanitaire
ICONS/PLAY
Vidéo
Métropole

Chauffe-eau thermodynamique [3/3]

Optimiser la température de consigne. Dans le cadre du projet REX RENOVATION du programme PROFEEL, l’AQC vous propose  « Les Tutos du Dispositif REX ...

Optimiser les consommations d’ECS

Les consommations d’ECS représentent une part relative importante des consommations énergétiques des logements performants. Leur réduction dépend de la juste évaluation des besoins en fonction des usages et du type d’occupants. Elle dépend aussi du système installé, du schéma hydraulique, de la qualité de la mise en œuvre et de l’exploitation.

Connaître les points de vigilance de chaque technologie : chauffe-eau solaire, ballon thermodynamique…

La production d’eau chaude sanitaire peut se faire grâce à plusieurs sources d’énergie renouvelable comme les chauffe-eaux thermodynamiques ou les panneaux solaires thermiques. Ces équipements possèdent des appoints électriques. En cas d’apports trop faibles ou de dysfonctionnements, l’appoint prend le relais. Le risque que l’appoint couvre toutes les consommations est réel et doit être surveillé.

Un relevé de masque (végétation, autre bâtiment, relief…) permet de réaliser une étude thermique réaliste. L’orientation et l’inclinaison des panneaux solaires sont judicieusement choisies en fonction des besoins. Les surdimensionnements des surfaces de capteurs solaires sont à proscrire ; ils seraient fatals à l’installation.

Les réseaux de bouclage correctement calorifugés limitent les déperditions thermiques. Une attention particulière est portée aux bouclages d’eau chaude solaire. Ils peuvent être très chauds l’été et ainsi accentuer les surchauffes d’été. La maintenance régulière des systèmes est réalisée notamment pour changer les filtres des chauffe-eaux thermodynamique (CET), vérifier les niveaux de liquide frigorigène

Illustration Dispositif REX BP

Quelles sont les applications dans la vie professionnelle ?

Illustration Dispositif REX BP

Pour un résultat final de qualité, c’est toute la chaîne d’acteurs qui est impliquée.

  • Architectes : positionnez judicieusement les ballons d’eau chaude au sein du logement pour éviter les nuisances (thermiques, acoustiques).
  • Bureaux d’étude : prescrivez une surisolation (jaquette isolante) des ballons d’eau chaude.
  • Plombiers : installez les réseaux dans un vide technique adapté derrière les parements intérieurs.
  • Plombiers : limitez au maximum les distances au point de puisage.
