Schéma illustrant les limites d’installation des chauffe-eau thermodynamiques en salles de bains avec receveur (baignoire ou douche) et sans receveur ...
Schéma illustrant les limites d’installation des chauffe-eau thermodynamiques en salles de bains avec receveur (baignoire ou douche) et sans receveur ...
Schéma illustrant les limites d’installation des chauffe-eau thermodynamiques en salles de bains avec receveur (baignoire ou douche) et sans receveur (cas des douches à l’italienne).
Source : Calepin de chantier "Chauffe-eau thermodynamique" - février 2018 - version 1.0
Schéma illustrant les limites d’installation des chauffe-eau thermodynamiques en salles de bains.
Source : Calepin de chantier "Chauffe-eau thermodyn...
Schéma illustrant les limites d’installation des chauffe-eau thermodynamiques en salles de bains.
Source : Calepin de chantier "Chauffe-eau thermodyn...
Schéma illustrant les limites d’installation des chauffe-eau thermodynamiques en salles de bains.
Source : Calepin de chantier "Chauffe-eau thermodynamique" - février 2018 - version 1.0
Chauffe-eau thermodynamiques sur air extrait - schéma de principe - 4
Schéma de base illustrant le schéma de principe du chauffe-eau thermodynamiques sur air extrait. Dans cette configuration, le chauffe-eau thermodynami...
Chauffe-eau thermodynamiques sur air extrait - schéma de principe - 4
Schéma de base illustrant le schéma de principe du chauffe-eau thermodynamiques sur air extrait. Dans cette configuration, le chauffe-eau thermodynami...
Schéma de base illustrant le schéma de principe du chauffe-eau thermodynamiques sur air extrait. Dans cette configuration, le chauffe-eau thermodynamique aspire l’air de l’habitat individuel et le rejette à l’extérieur, Il assure la double fonction de ventilation et de production d’eau chaude sanitaire.
Source : Calepin de chantier "Chauffe-eau thermodynamique" - février 2018 - version 1.0

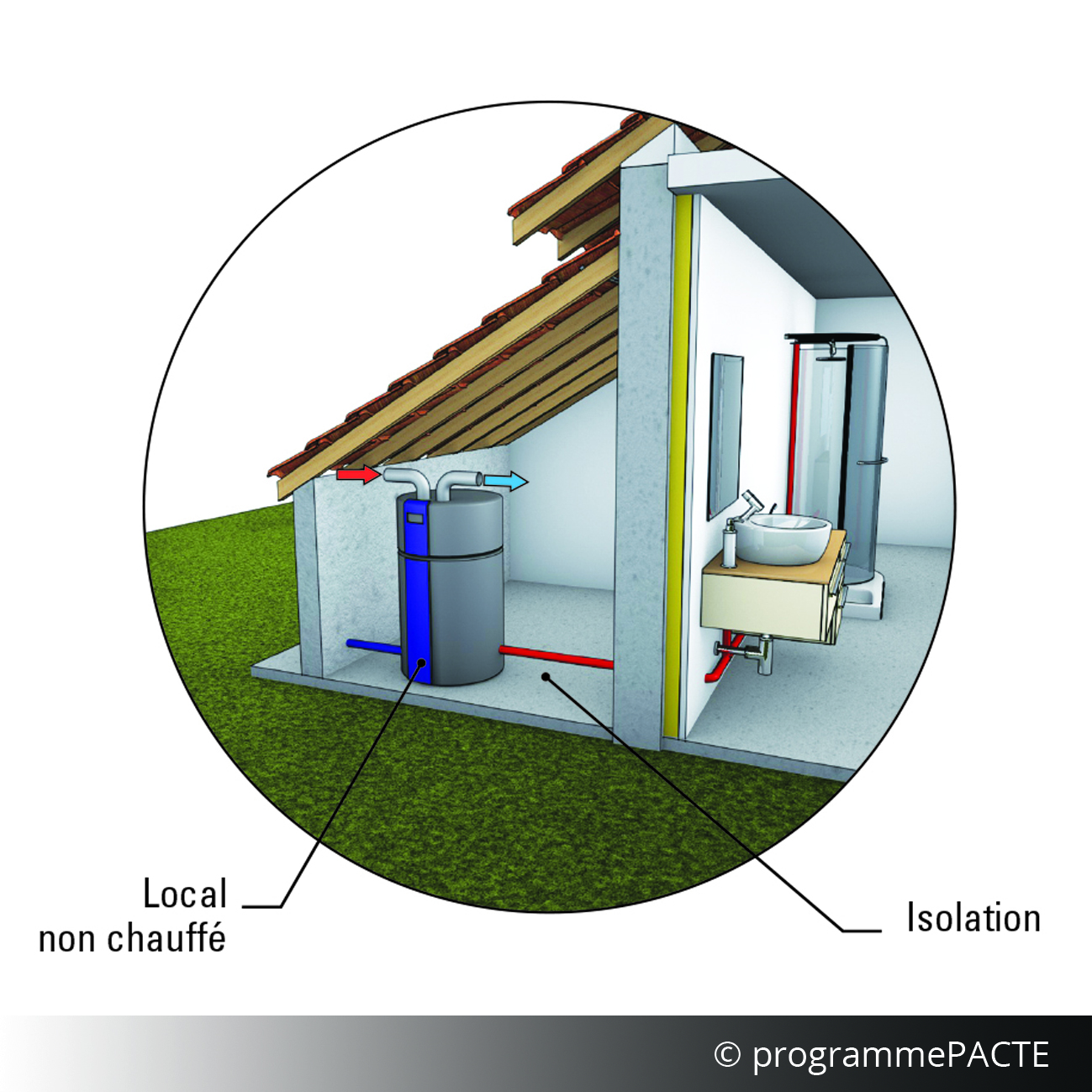

Chauffe-eau thermodynamiques sur air ambiant - schéma de principe - 3
Schéma de base illustrant le schéma de principe du chauffe-eau thermodynamiques sur air ambiant. Le chauffe-eau thermodynamique aspire et rejette l’ai...
Chauffe-eau thermodynamiques sur air ambiant - schéma de principe - 3
Schéma de base illustrant le schéma de principe du chauffe-eau thermodynamiques sur air ambiant. Le chauffe-eau thermodynamique aspire et rejette l’ai...
Schéma de base illustrant le schéma de principe du chauffe-eau thermodynamiques sur air ambiant. Le chauffe-eau thermodynamique aspire et rejette l’air dans l’ambiance. Le chauffe-eau thermodynamique refroidit et déshumidifie l’air de manière importante pendant son fonctionnement.
Source : Calepin de chantier "Chauffe-eau thermodynamique" - février 2018 - version 1.0

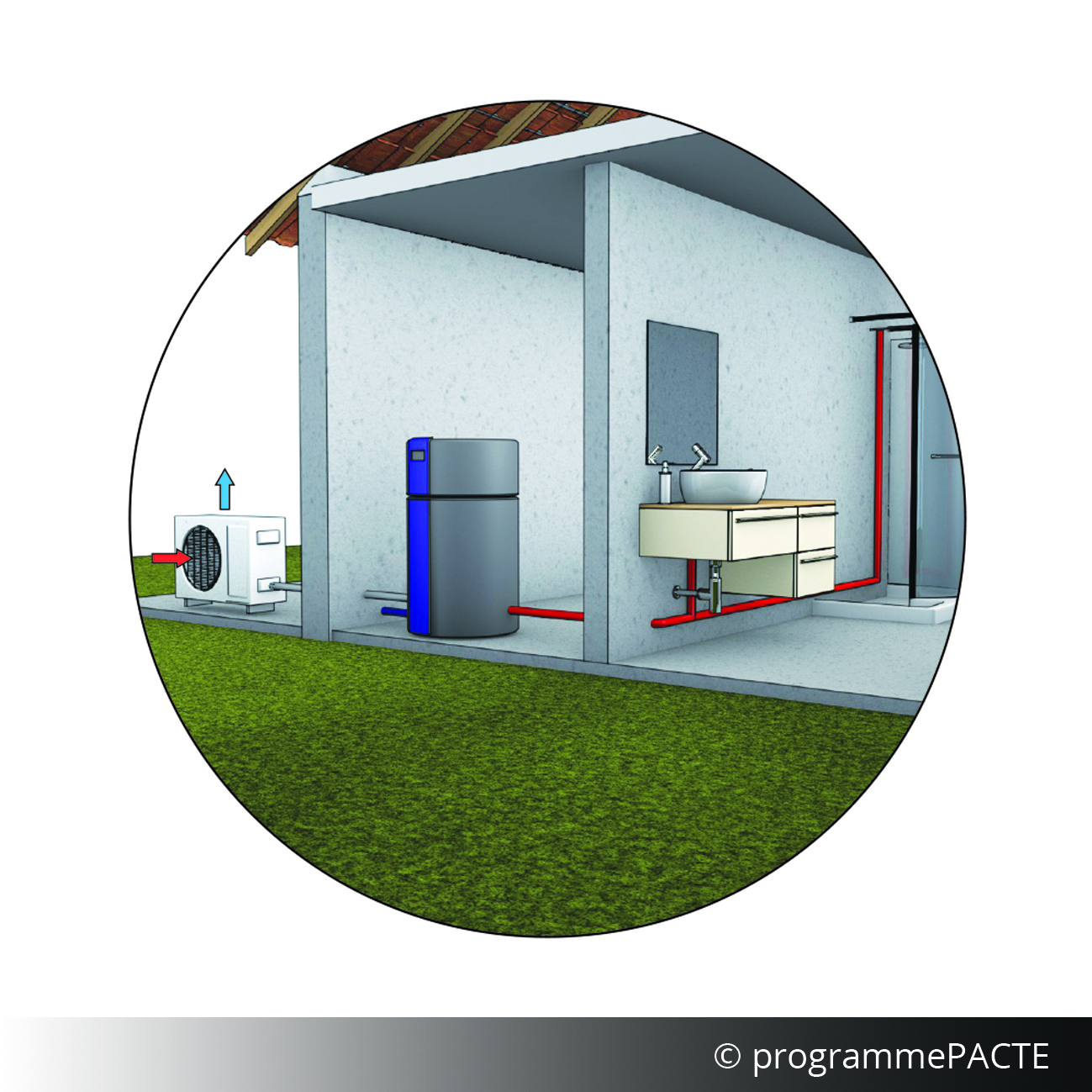

Chauffe-eau thermodynamiques en éléments séparés (bi-bloc) sur air extérieur - schéma de principe - 2
Schéma de base illustrant le schéma de principe du chauffe-eau thermodynamiques en éléments séparés (bi-bloc) sur air extérieur. Une unité extérieure ...
Chauffe-eau thermodynamiques en éléments séparés (bi-bloc) sur air extérieur - schéma de principe - 2
Schéma de base illustrant le schéma de principe du chauffe-eau thermodynamiques en éléments séparés (bi-bloc) sur air extérieur. Une unité extérieure ...
Schéma de base illustrant le schéma de principe du chauffe-eau thermodynamiques en éléments séparés (bi-bloc) sur air extérieur. Une unité extérieure et un ballon de stockage à l’intérieur sont reliés entre eux par des liaisons frigorifiques.
Source : Calepin de chantier "Chauffe-eau thermodynamique" - février 2018 - version 1.0

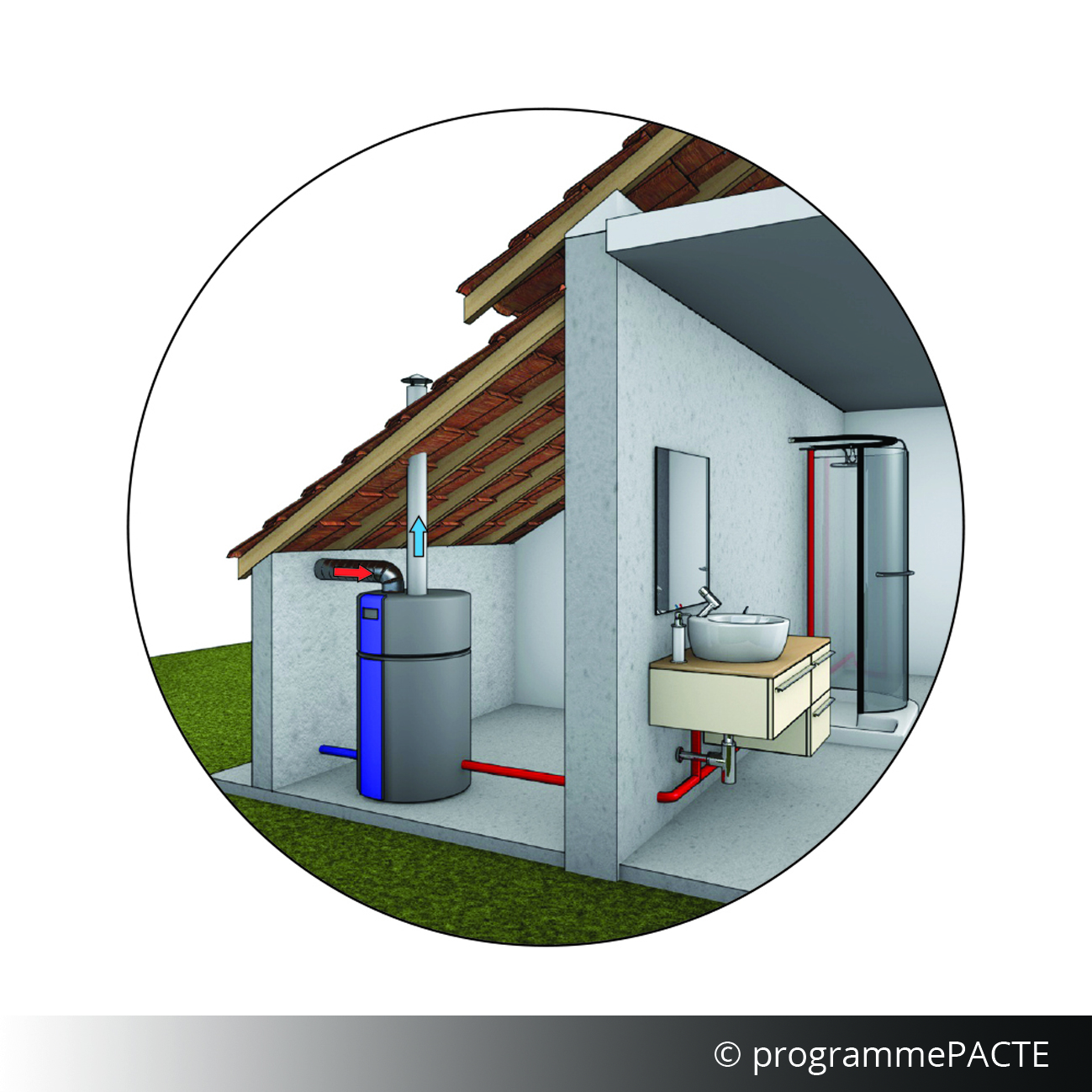

Chauffe eau thermodynamiques sur air extérieur - schéma de principe - 1
Schéma de base illustrant le schéma de principe du chauffe-eau thermodynamiques sur air extérieur. Le chauffe-eau thermodynamique est raccordé sur l’a...
Chauffe eau thermodynamiques sur air extérieur - schéma de principe - 1
Schéma de base illustrant le schéma de principe du chauffe-eau thermodynamiques sur air extérieur. Le chauffe-eau thermodynamique est raccordé sur l’a...
Schéma de base illustrant le schéma de principe du chauffe-eau thermodynamiques sur air extérieur. Le chauffe-eau thermodynamique est raccordé sur l’air extérieur par des conduits aérauliques.
Source : Calepin de chantier "Chauffe-eau thermodynamique" - février 2018 - version 1.0
Ce calepin traite de la mise en oeuvre et de la mise en service des installations de chauffe-eau thermodynamiques destinées à la production d’eau chau...
Ce calepin traite de la mise en oeuvre et de la mise en service des installations de chauffe-eau thermodynamiques destinées à la production d’eau chau...
Ce calepin traite de la mise en oeuvre et de la mise en service des installations de chauffe-eau thermodynamiques destinées à la production d’eau chaude sanitaire en habitat individuel. Le domaine d’application est : l’habitat neuf et en rénovation, situé en France métropolitaine, dans toutes les zones climatiques. Il ne se substitue pas aux Recommandations professionnelles RAGE : « Chauffe-eau thermodynamiques en habitat individuel, ni aux documentations techniques des fabricants de chauffe-eau thermodynamiques, ni aux NF-DTU en vigueur. Ces travaux doivent être effectués par des professionnels.
Les calepins de chantier favorisent l’appropriation sur le terrain de Règles de l’art nouvellement définies. Destinés principalement aux personnels de chantier, ils présentent de manière illustrée les bonnes pratiques d’exécution et les dispositions essentielles contenues dans un document de référence (NF DTU, Recommandations professionnelles RAGE, etc.).
Date de parution : février 2018
Installation de chauffage et d'eau chaude sanitaire - 12 enseignements à connaître
Ce rapport est le fruit d’une collaboration entre l'AQC et les centres de ressources de la région Grand Est : ARCAD, LQE et energivie.pro. Il a été ré...
Installation de chauffage et d'eau chaude sanitaire - 12 enseignements à connaître
Ce rapport est le fruit d’une collaboration entre l'AQC et les centres de ressources de la région Grand Est : ARCAD, LQE et energivie.pro. Il a été ré...
Ce rapport est le fruit d’une collaboration entre l'AQC et les centres de ressources de la région Grand Est : ARCAD, LQE et energivie.pro. Il a été réalisé grâce au soutien financier du programme PACTE et de l’ADEME. Les informations qu’il contient proviennent des retours d’expériences collectés via le Dispositif REX Bâtiments performants conçu et développé par l’Agence Qualité Construction. Il a pour but de présenter 12 enseignements majeurs concernant les installations de chauffage et d'eau chaude sanitaire. Le choix de ces enseignements s’est fait en fonction de la récurrence des constats observés au sein de l’échantillon, de leur gravité et de l’appréciation des spécialistes du sujet qui ont participé à ce travail. Source : rapport thématique AQC - Installation de chauffage et d'eau chaude sanitaire - 12 enseignements à connaître - juillet 2018
